Motus直線模組是意大利品牌，具備速度快，重復定位精度高，負載大，尺寸小，壽命長等優勢，適合于自動化行業，光伏設備，上下料機械手、裁移設備、涂膠設備、貼片設備，半導體行業等。
MTB42直線模組是同步帶驅動，定位精度為0.05mm，同步帶的寬度為12mm，，最大行程為6米，拼接可以做到40米，最大特點可以做大行程，適合于自動化行業，光伏設備，上下料機械手，貼片設備，半導體行業等。
技術參數

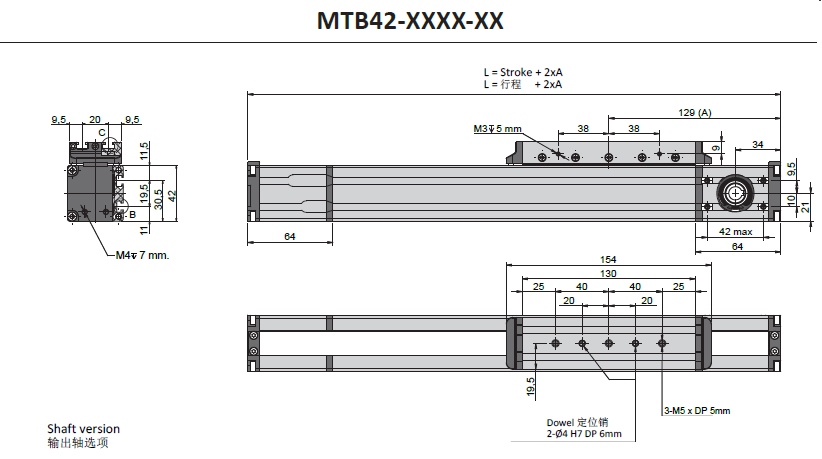

Size - 尺寸 42×42
Max. speed - 最大速度 m/s 3
Max. stroke length - 最大行程 mm 6700
Min. Stroke length - 最小行程 mm 100
Pulley drive ratio - 同步帶輪行程/ 轉 mm 90
ATL 5齒型聚氨酯帶鋼絲 PU同步帶間隙0，寬度12m m
Max rpm - 最大轉速rpm rpm 2000
Base weight - 基本重量行程0mm kg 1.6
Add weight for 100 mm of stroke - 重量每增加行程100 mm kg 0.25

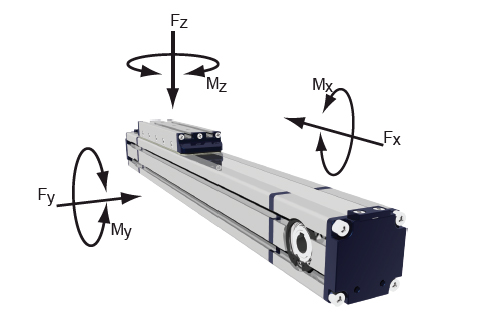

Max. load* - 最大負載參數值 Fx N 460
Fy N 1560
Fz N 1560
Moments* - 最大扭矩參數值 Mx Nm 20
My Nm 55
Mz Nm 55
Inertia moment aluminum profile - 截面慣性矩 lx Cm4 11.8
Inertia moment aluminum profile - 截面慣性矩 ly Cm4 14. 2
Repeatability - 重復定位精度 mm 0.05
ax. radial load on input shaft - 輸出軸端最大徑向負載 N 220
No load torque - 無負載轉矩 Nm 0.3
|
